IX-05N

全密式导轨内嵌型电动滑台,本体宽度54mm,重复定位精度±0.01mm/±0.005mm。
品牌:银光VINKO
第二代 新品
  内嵌式导轨,滚珠丝杠传动
正常货期7-10天,深圳发货
部分规格现货,详情请与业务员联系。
本体宽度:54mm


本体宽度54mm
安装高度60mm
行程范围50-800mm
可选导程5\10\20mm
负载范围0~30kg
重复精度±0.01mm(普通级),±0.005mm(精密级)
导轨样式内嵌型循环导轨,两列歌德式
传动方式滚珠丝杠C7级/C5级
驱动电机AC伺服电机 100W


返回 IX系列总览 ↑

产品详情
规格参数
安装尺寸
服务详情

产品详情

产品名称‎IX导轨内嵌式电动滑台 (Build-in guideway ele-acutator)
规格系列IX-05N
品牌名称银光(VINKO)
直线导轨规格内嵌型循环导轨,两列歌德式
驱动方式滚珠丝杠
适配电机通用伺服电机和驱动器(可选)
传感器NPN型,24V DC,外挂型
马达安装方式直连/左折/右折/下折(可选)



技术参数

本体宽度‎54mm
安装高度60mm
AC伺服马达功率100W
额定扭矩‎0.32Nm
滚珠丝杠导程 5\10\20mm
最高速度‎250\500\1000 mm/sec
额定加速度0.3G (1G=9.8m/sec2
最大可搬运重量(水平)  [*注1]30\15\10kg
最大可搬运重量(垂直)  [*注1] 10\5\2.5kg
额定推力‎361.7\180.9\90.4 N
行程范围‎50~800mm(每50mm一个间隔)
马达额定转速‎3000 rpm

*注1:需满足额定加速度,容许力矩和最大伸出量条件。


通用规格

重复定位精度‎C级±0.01mm,P级±0.005mm
滚珠丝杠规格∅12mm,C7轧制级/C5研磨级
动态容许力矩 [*注2]Ma:13.8Nm, Mb:13.8Nm, Mc:20.2Nm
允许伸出长度‎200mm以内
感应器①-LS,②HOME,③+LS,NPN,24V DC
感应器线缆长度‎2m
基座材质挤压铝型材,白色光泽
安装面精度要求平面度0.05mm以下
使用环境0~40℃,85%RH无凝结

*注2:行走寿命为10000km时的数据。

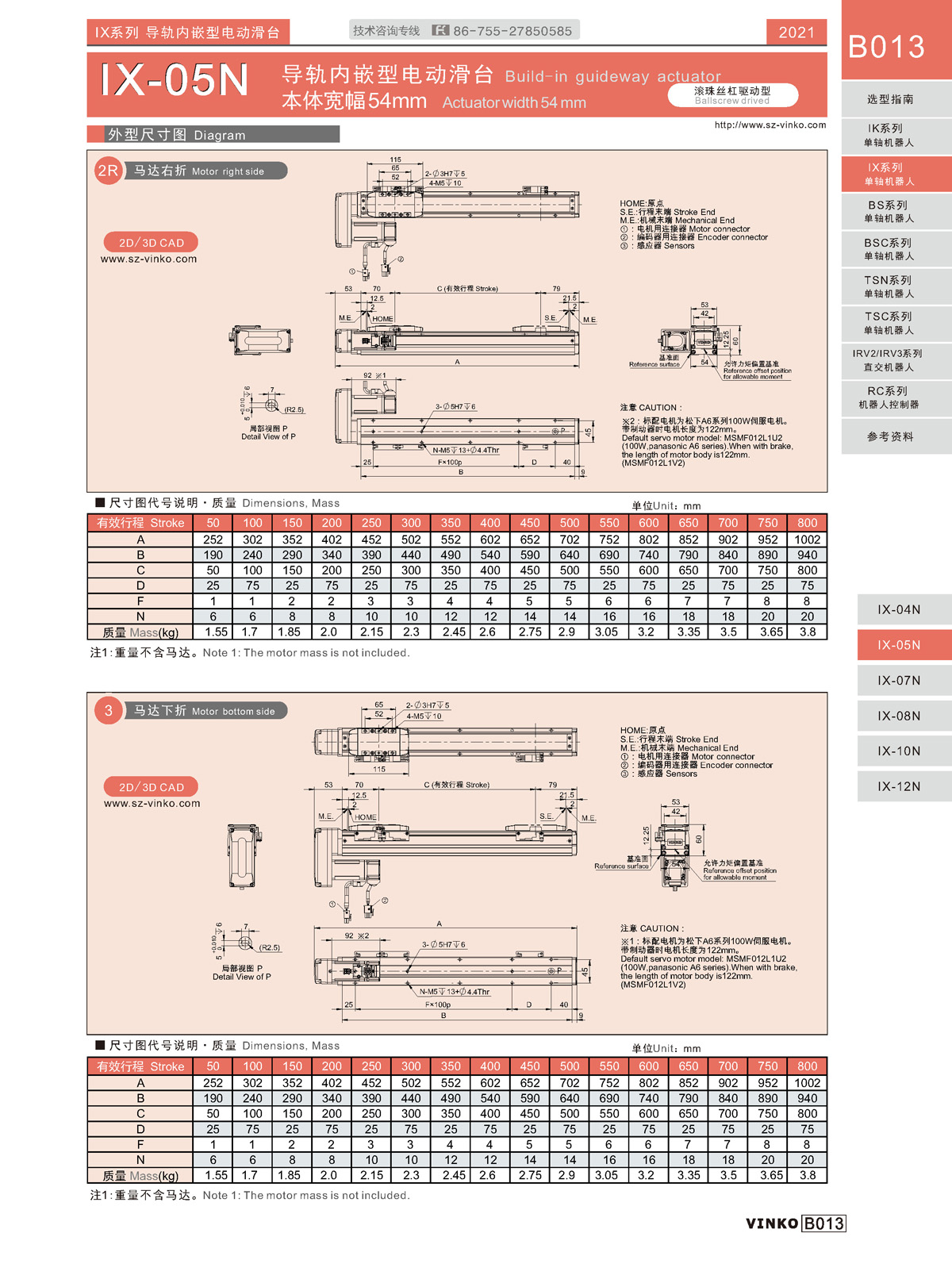

IX-05N导轨内嵌式直线模组

IX-05N导轨内嵌式直线模组

IX-05N导轨内嵌式直线模组




服务详情

一般交期‎7-15天发货  [*注1]
发货地深圳SHENZHEN (中国CHINA)
品牌名称银光(VINKO)
保修期限

1.出厂14个月(以产品出货序列号为准)。

2.运行时间2500小时。

(以先到者为准)   [*注2]

包装方式纸箱包装
货运方式物流或快递运输
伺服电机(可选)依据客户指定品牌选用。
附属配件(标配)联轴器或同步轮同步带转接附件
附属配件(可选)传感器
出货检测表

《产品综合检测表》  1份

产品使用资料

《产品说明书》  1份

 *注1: 因受型号差异、出货数量或零部件供货影响,特殊规格交期可能会发生变更,订货时请以

双方书面确认交期为准。

 *注2: 保修范围、使用规范、安全注意事项以本公司手册载明内容或合同约定的内容为准
